Strapping-
Strategie
für EPP-Nuris
|
|
Startseite
|
|
|
|
|
|
|
|
|
Obwohl es sich einfach anhört, können gerade beim Verstärken von EPP- Nuris mit Strapping- Tape
folgenschwere Fehler gemacht werden. Nach der
Lektüre dieser Anleitung sollten labberige, flatternde
und beim Einschlag durchreißende Nuris der Vergangenheit angehören.
Nachdem Holme, Servos u.ä. eingebaut wurde, wird der Flügel noch einmal mit einer weichen Polsterbürste
vom Staubsauger gereinigt. Nun werden
Servos, RC- Schächte und Wurflöcher mit Klebeband abgedeckt.
Als Sprühkleber eigenen sich vor allem TESA und M-77. Folgende Sprühkleber eignen sich NICHT:
- Greven: Der Stoff weigert sich die Dose zu verlassen.
- UHU: bei MIR das gleiche Problem; habe aber von erfolgreichem Einsatz gehört
- Pattex: Kein "Spray"; Konsistenz ist Mittelding aus Rasierschaum und Luftschlangenspray.
Der Sprühkleber wird aus der leicht erwärmten Dose gleichmäßig auf den Flügel verteilt, wobei nicht
zu dick aufgetragen werden sollte. Danach wird
der Flügel eine Nacht zum Trocknen an einem sauberen
Ort aufgehängt. Danach gehts ans Tapen.
Für unbespannte Nurflügler eignet sich Sprühlkleber als Haftvermittler natürlich nicht. Hierbei
greift man auf UHU-Por als Haftvermittler
zurück. Die Umrisse der zu betapenden Flächen werden
mit den Finger dünn mit UHU-Por eingestrichen. Nach etwa einer Stunde Trocknungszeit kann nun
das Strape
aufgebracht werden. Es verbindet sich sofort sehr stark mit dem UHU-Por. Diese Verbindung
ist sehr beständig gegen Wechsellasten und Feuchtigkeit. Sehr zu
empfehlen.
|
|
|
|
|
|
|
|
|
Da die folgenden Grafiken sehr groß sind, diese am besten in einem neuen Browser- Fenster
öffnen, um ständiges Scrollen zu vermeiden.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Bild geklaut von:
www.EPP-Fun.de
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

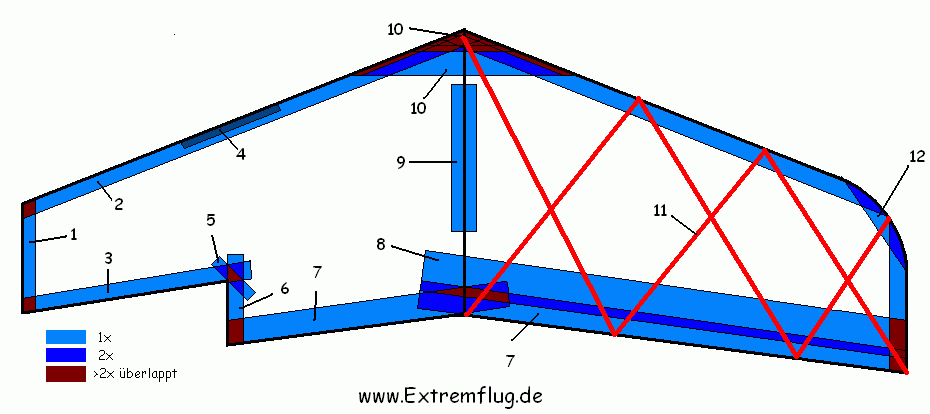

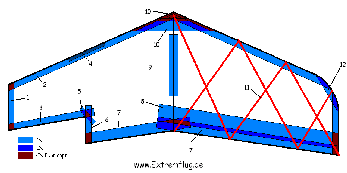

Tapeplan
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

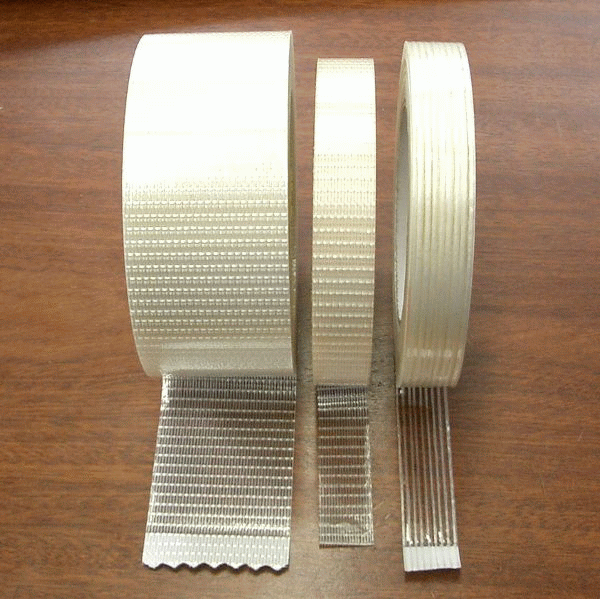

Strape- Sorten:
50mm Kreuz
20mm Kreuz
20mm Längs
|
|
|
|
|
|
|
|
|
|
|
|
|

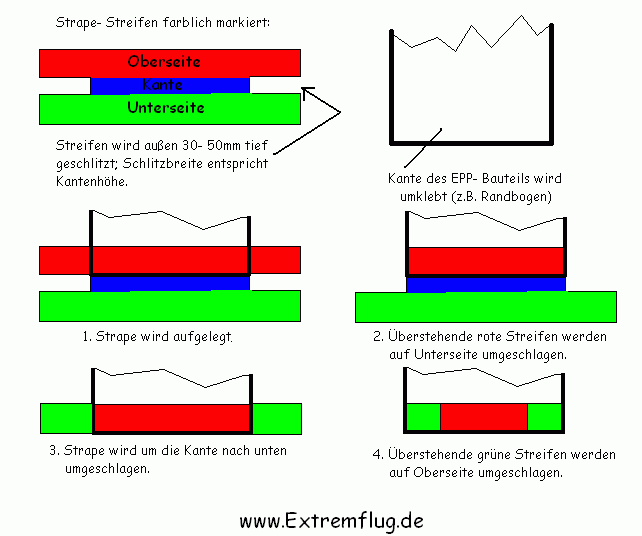

Vorgehensweise beim Umkleben von Kanten,
z. B. Randbogen.
|
|
|
|
|
Der Tapeplan ist von links nach rechts nummeriert. Die folgende Aufzählung erfolgt in Arbeitsreihenfolge.
- 4: 20mm Kreuz als optionale Verstärkung der Nasenleiste; wird über ganze Länge oder von der Mitte
aus über einen Teil der Nasenleiste angewendet.
- 2: 50mm als Verstärkung der Nasenleiste; wird außen geschlitzt und umgeschlagen.
- 7: 50mm als Verstärkung der Endleiste; wird außen und innen geschlitzt und außen umgeschlagen.
In der Mitte muß auf scherfeste Überlappung mit dem
gegenüberliegenden Streifen geachtet werden.
An diesem Punkt tritt beim Einschlag die meiste Kraft auf; deshalb sorgfältig arbeiten. Das Weiterführen
der Streifen
schräg über die Fläche bis zur Nasenleiste ist sinnlos, da dort keine Kräfte aufgenommen
werden können.
- 8: 50mm als optionale Verstärkung der Endleiste, wird außen umgeschlagen.
- 3: 50mm als Verstärkung der Ruderaussparungen, wird außen und innen geschlitzt und außen umgeschlagen.
- 6: 50mm als Verstärkung der Ruderaussparungen, wird vorne und hinten geschlitzt und hinten umgeschlagen.
- 5: 20mm Längs als Verstärkung der Ruderaussparungsecken.
- 1: 50mm als Verstärkung der Randbögen, wird vorne und hinten geschlitzt und vorne und hinten umgeschlagen.
- 12: 50mm als Verstärkung der optional runden Randbögen, wird seitlich eingeschnitten und umgeschlagen;
sowie vorne und hinten umgeschlagen.
- 9: 50mm als Verstärkung in der Mitte. Ist länger als abgebildet. Wird 5- 10cm länger zugeschnitten
als Wurzelrippentiefe, danach vorne und hinten
geschlitzt und vorne und hinten umgeschlagen. Auf
der Unterseite entspricht die Länge der Wurzelrippenteife.
- 10: 50mm als Verstärkung der Spitze. Unten werden 3 Streifen in Spannweitenrichtung 10mm überlappend
aufgeklebt und an der Nasenleiste 10mm
umgeschlagen; auf der Oberseite reichen 2 Streifen.
- 11: 20mm Längs als optionale Torsionsverstärkung, wegen der drohenden Unübersichtlichkeit
rot. Man fängt in den Ecken des Randbogens (Paradoxon,
was ;-) an und klebt im Winkel von 45° zur
t/2- Linie in Richtung Flächenmitte. Geringe Winkelabweichungen müssen manchmal toleriert werden.
Für
diesbezüglich optimale Ergebnisse vorher mit Schnur austesten.
Bei konkaven Knicks in der Nasenleiste wird das Strape wie in der Mitte der Endleiste verarbeitet.
Für besonders leichte Nurflügel wie den Freebaze sollte die Betapung den zu erwartenden Belastungen
angepasst werden. So kann für End- und
Nasenleiste und viele andere Stellen z.B. 20mm Kreuz verwendet
werden, um das Gewicht zu reduzieren.
Nachdem wir also unsenen Nuri professionell verstärkt haben, gehts ans Bespannen:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
